ExMile EXM-5S - 歯科用5軸ミリングマシン

販売名 エクスマイル EXM-5S
一般的名称 歯科技工室設置型コンピュータ支援設計・製造ユニット
医療機器分類 一般医療機器
届出番号 11B3X10041000003
製造販売元 モディアシステムズ株式会社
製品内容 ・EXM-5S本体 ・電源コード
・切削水ユニット ・専用工具
・取扱説明書(保証書付)
・ワーク保持用治具 ※オプション
標準価格 オープン価格
製品資料
PDFアイコン カタログ(約1MB)
歯科用ミリングマシン

高精度NC加工

エクスマイルEXM-5Sは、弊社の約40年におよぶ小型NC加工機の技術を結集し、ラボに設置可能な省スペース設計と金属加工が可能な安定性の両立を実現した、歯科用5軸ミリングマシンです。高速で滑らかな同時5軸NC制御技術により、高い面精度を実現しました。また、電源はAC100Vですので、別途、動力線を引き込む必要もありません。

自社工場で一貫製造、弊社技術スタッフによるサポート体制

エクスマイルは、埼玉県にある弊社の越谷工場で一貫製造しています。 導入後も高品質を維持し、安定した状態でご利用いただけるよう、弊社技術スタッフが全力でサポートいたします。

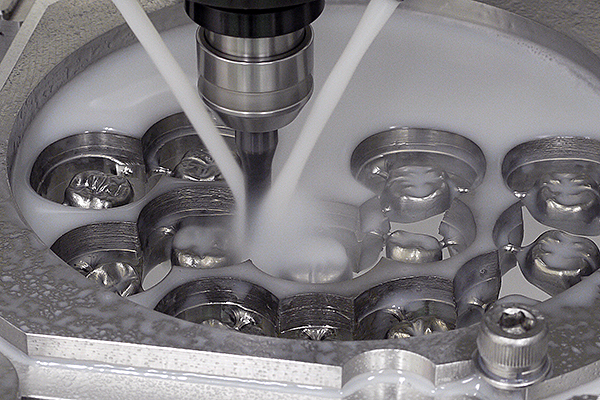

チタン、コバルトクロムに対応

チタン、コバルトクロム

最高回転数50000RPMの高速スピンドル、切削水供給装置を標準装備していますので、ジルコニア、PMMA、ワックスなどの非金属材料や、チタンやコバルトクロムなどの金属材料等、様々な歯科切削加工用材料(ディスク、ブロック)を高精度に加工することが可能です。

CAD/CAM冠に対応

CAD/CAM冠

CAD/CAM冠(ハイブリッドレジン)の加工にも対応しています。ブロックは最大で12本まで取り付けることが可能です。
※オプションのワーク保持用治具が別途、必要です。

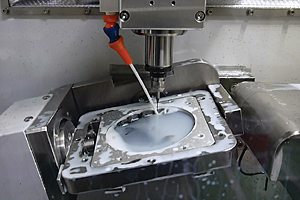

5軸同時制御

5軸制御

X、Y、Z軸に加え、回転軸のA軸(±999度)、B軸(+30度、-90度)を加えた5軸を同時制御します。ワンチャックでの多方面からのアプローチ、角度割出による斜面への垂直アプローチ、アンダーカット部の加工など、複雑な補綴物の加工を可能にしました。

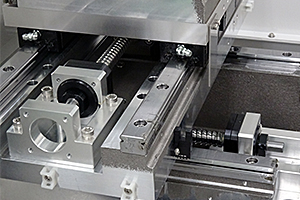

精密ボールスクリュー、リニアガイドを採用

XYZ軸機構

ACサーボモータと精密ボールスクリュー、リニアガイド、ハーモニックドライブを採用しており、小型ながら高速で高精度の切削加工を可能にしました。

機械剛性の向上

チタン切削

機械本体の筐体剛性、バーのチャック剛性のアップにより、チタンやコバルトクロムの加工を可能にしました。
※加工条件はバーや材料により異なります。

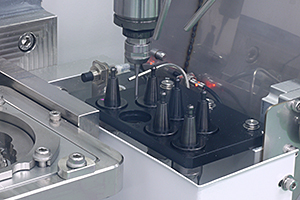

ATC7本搭載

ATC

最高7本のバーを自動交換することができるオートツールチェンジャーを標準装備していますので、多種類のバーを使用する複雑な加工や多数個取りなど長時間の連続運転が可能です。専用ツールホルダーによるプルスタッド方式ATCの採用により、バーのチャック剛性が上がり、安定した加工を実現します。

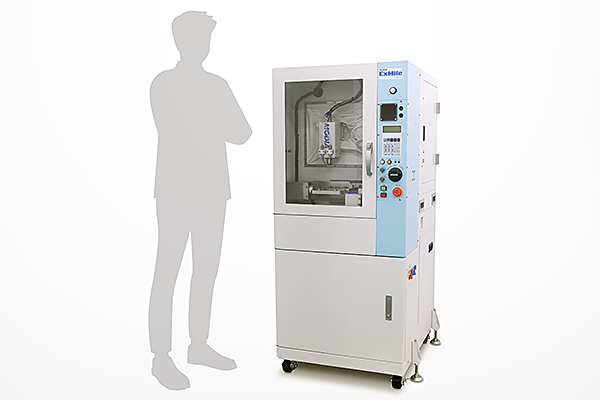

省スペース設計

コンパクトサイズ

制御機は本体に内蔵していますので、別途、PCをご用意いただく必要はありません。また、キャスターが付いていますので、平面での移動を容易に行うことができます。

オープンシステム

一般的なCAD/CAMに対応していますので、お客様主導で装置、材料等を自由に選択することが可能なオープンシステムの歯科用ミリングマシンとして導入いただけます。もちろん、既存システムに追加してご利用いただくことも可能です。
※既存システムに追加の場合は、お使いのCAMソフトウェアの調整が必要です。

加工中はパソコンとの接続不要

パソコンと本機をLAN接続し、CAD/CAMシステムで作成された加工プログラムをパソコンから本機に一括転送し、加工を開始します。そのため、加工中はパソコンの負荷に一切影響がなく、パソコンの電源を落とすことも可能です。

フルスペックのユーザーインターフェイスを提供

操作ボタンや手動パルスハンドル等、弊社NC工作機と同等の操作パネルを装備していますので、パソコンから加工プログラムを一括転送した後は、加工完了まで全て本機の操作のみで完結します。日常使用における操作方法はシンプルで、容易に行うことができます。
