<販売終了> MDC-iT10 - 超小型のRS232C⇔Ethernetプロトコル変換器

製品名 MDC-iT10(アイティテン)
製品概要 超小型のRS232C⇔Ethernetプロトコル変換器
製品内容 ・MDC-iT10本体
・ACアダプタ
・ユーティリティ / マニュアルCD
・保証書
標準価格 ※本製品は、生産を終了いたしました。
ダウンロード
PDFアイコン カタログ(約56KB)
PDFアイコン 取扱説明書(約809KB)
MDC-iT10の写真

製品の特長と仕様

MDC-iT10の主な特徴

■MDC-iT10は、ネットワーク機能を搭載できない旧型パソコン、POS端末、検査装置、監視装置、医療機器、バーコードリーダーなどのシリアル通信機器を簡単にイーサネット機器に接続するための超小型のプロトコルコンバータです。

■既設装置への後付けを考慮し、省スペースのプロトコルコンバーターとして設計。超小型・軽量・低価格を実現しました。

■イーサネットプロトコルとして、ARP、UDP、TCP、ICMP、HTTP、DHCPに対応しています。

■各種の設定はパソコンからWebブラウザを使って簡単に行なえます。

■Windows付属のハイパーターミナルを使用してネットワーク上のパソコンとシリアル機器間でデーターの送受信を行うことができます。

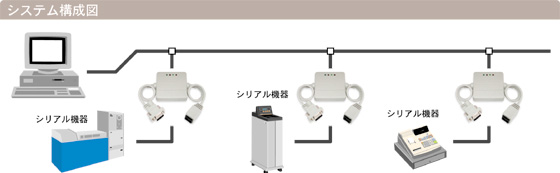

超小型プロトコルコンバータ(RS232C/Ethernet)LAN構成図

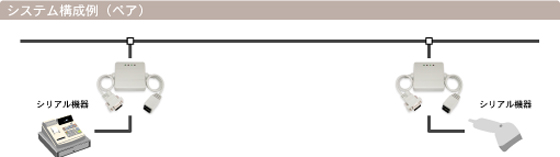

超小型プロトコルコンバータ(RS232C/Ethernet)ペア構成例

MDC-iT10の主な仕様

CPU Winbond 78E58 36.864MHz
メモリ 32KB
プロトコル ARP UDP TCP ICMP HTTP DHCP
ネットワーク Ethernet 10BaseT
コネクタ形状:RJ45
コントローラ:Realtek 8019AS
シリアル RS232C
コネクタ形状:D-sub 9ピン(オス)
ボーレート:300~57600BPS
データビット:7ビット/8ビット
パリティ:EVEN/ODD/NONE
ストップビット:1ビット/2ビット
フロー制御:RTS/CTS
電源 DC5V 約400mA
付属ACアダプタ:入力 AC100~120V 出力 DC5V
寸法 W65mm×D65mm×H16mm(ケーブル部を除く)
重量 約100g
使用条件 温度5~35℃(保管時-10~50℃)
湿度20~80%(結露無きこと)
強い振動、ガス等が無いこと
内部構造 超小型プロトコル変換器(RS232C/Ethernet)内部画像

※本項に記載されている用語及び製品名は各社の商標又は登録商標です。※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
