小型精密切削機・彫刻機 製品一覧

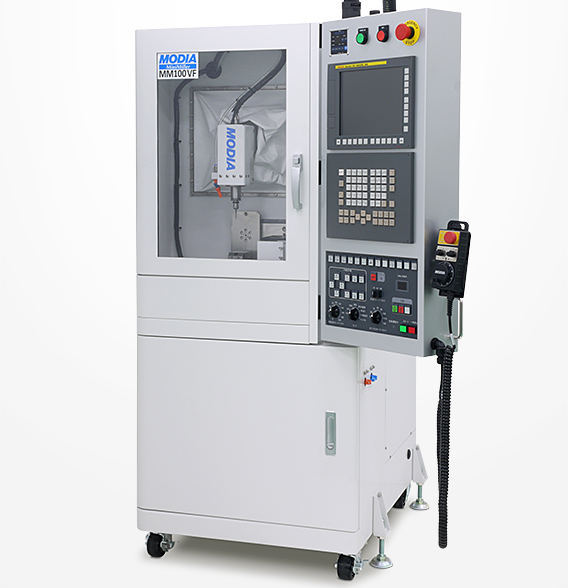

MiniMiller MM100VF - 高速・高精度 小型5軸加工機

MiniMiller MM100VF
高速・高精度 小型5軸加工機

MM100VFは制御機にFANUC 31iB5を搭載し、セラミックスやチタン、銅など難削材の加工を可能にした同時5軸制御の小型NC切削機です。FANUC制御機に慣れ親しんだマシンオペレーターの方や、5軸加工技術者の養成を目指す教育機関向けにも適しています。
●可動範囲:
 X軸 200mm(120mm) / Y軸 120mm / Z軸 110mm
 B軸 120度 / C軸 360度
●スピンドル:回転数 60000RPM / ATC 7本
●電源:AC200V 単相 1.8kW 以下
●重量:約220kg
●寸法:H1490mm×W655mm(915mm)×D780mm(1140mm)
[標準価格]お問い合わせください。
小型5軸加工機

MiniMiller MM100EX-SR2 - 高速・高精度 小型NC加工機

MiniMiller MM100EX-SR2
高速・高精度 小型NC加工機

MM100EX-SR2は、MM100EXに比べ出力が2倍のサーボモーターを採用。各位置決め軸のトルクが増し、加工の安定化を実現しました。サーボモーターのサイズアップに伴い本体横幅が35mm大きくなり、設置の安定性も向上しました。設置スペースに余裕がある場合はMM100EX-SR2がお勧めです。
●可動範囲:
 X軸 180mm(150mm) / Y軸 120mm / Z軸 110mm
 A軸 ±999度 / B軸 制限角度まで
●スピンドル:回転数 5000~60000RPM / ATC 4本(最大7本)
●電源:AC100V±10% 約1500W以下
●重量:約230kg
●寸法:H1490mm×W685mm×D780mm
[標準価格]お問い合わせください。
小型NC加工機

MiniMiller MM100EX - 高速・高精度 小型NC加工機

MiniMiller MM100EX
高速・高精度 小型NC加工機

MM100EXはセラミックスやチタン、銅など難削材の加工を可能にし、最多同時5軸制御の高速、高精度の小型NC切削機です。生産現場での部品加工や文字、マーク等の彫刻、また教育用などにご利用いただけます。
●可動範囲:
 X軸 180mm(150mm) / Y軸 120mm / Z軸 110mm
 A軸 ±999度 / B軸 制限角度まで
●スピンドル:回転数 5000~60000RPM / ATC 4本(最大7本)
●電源:AC100V±10% 約850W以下
●重量:約205kg
●寸法:H1490mm×W650mm×D780mm
[標準価格]お問い合わせください。
小型NC加工機

MiniMiller MM100 - 高速スピンドル搭載 小型NC加工機

MiniMiller MM100
高速スピンドル搭載 小型NC切削機(小型NC彫刻機)

MM100はセラミックスやチタン、銅など難削材の加工を可能にした高速、高精度の小型切削機です。NC彫刻機や教育用の小型NC工作機など小型加工機としてもご利用いただけるよう低消費電力、省スペース設計になっています。
●可動範囲:X軸 180mm(150mm) / Y軸 120mm / Z軸 110mm
●スピンドル:回転数 5000~50000RPM / ATC 4本(オプション)
●位置決め精度:X、Y、Z軸 0.01mm/50mm
●電源:AC100V±10% 約700W以下
●重量:約170kg~(軸数、搭載治具等によって変動)
●寸法:H1485mm×W630mm×D780mm
[標準価格]お問い合わせください。
小型NC切削機





<販売終了> PRODIA-M45 - ATC搭載 高精度 小型5軸加工機

PRODIA-M45
ATC搭載 高精度 小型5軸加工機

PRODIA-M45はX、Y、Z軸に回転軸のA、B軸を加えた5軸を同時制御します。ATCを搭載し、小型ながら高速で高精度の制御を実現します。宝飾品、時計、携帯電話部品など精密部品の加工に適しています。
●可動範囲:
 X軸 120mm / Y軸 110mm / Z軸 100mm
 A軸 ±999度 / B軸 +35度、-92度
●スピンドル:回転数 5000~50000RPM / ATC 4本
●位置決め精度:X、Y、Z軸 0.01mm/50mm / A、B軸 0.01度
●電源:AC100V±10% 約700W
●重量:約200kg
●寸法:H1400mm×W670mm×D750mm
小型5軸加工機

<販売終了> MiniMiller MM70 - 高速・高精度 4軸小型切削マシン

MiniMiller MM70
高速・高精度 4軸小型NC切削機

MM70はACサーボモータと精密ボールスクリュー、リニアガイドを採用。超小型ながら高速、高精度での切削加工を可能にします。少量多種生産からライン組込みまで、幅広いニーズに対応します。
●可動範囲:X軸 78mm / Y軸 72mm / Z軸 70mm / A軸 ±999度
●スピンドル:回転数 5000~50000RPM
●位置決め精度:X/Y/Z軸 0.01mm以下/50mm A軸 0.01度以下
●電源:AC100V±10% 約600W
●重量:約75kg
●寸法:H680mm×W440mm×D700mm
4軸小型NC切削機

<販売終了> MiniMiller MM150 - 高速・高精度 小型切削マシン

MiniMiller MM150
高速・高精度 小型3D切削機(小型3D彫刻機)

MM150は机のすぐ横で本格的な立体造形を可能にしたNC切削加工機です。セラミックスやチタン、銅など難削材の加工も可能です。低消費電力、省スペース設計で3D彫刻機や教育用の小型NCフライスなど小型加工機としてもご利用いただいています。
●可動範囲:X軸-175mm/Y軸-105mm/Z軸-105mm
●スピンドル:回転数-20000RPM
●早送り速度:9999mm/分
●切削速度:8000mm/分
●電源:AC100V±10% 約600W
●重量:約150kg
●寸法:W720mm×D610mm×H1350mm
小型3D切削機


※本項に記載されている用語及び製品名は各社の商標又は登録商標です。※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
