MiniMiller MM100EX - 高速・高精度 小型NC加工機

製品名 MiniMiller MM100EX
製品概要 高速・高精度 小型NC加工機
製品内容 ・MM100EX本体
・専用ツールホルダー 4個
・専用ツールコレット 4個(Φ4またはΦ6)
・切削水供給装置
・電源ケーブル
・取扱説明書
・保証書
標準価格 MM100EX-4H \4,600,000~(税別)
MM100EX-5H \5,400,000~(税別)
ダウンロード
PDFアイコン カタログ(約1MB)
PDFアイコン 取扱説明書(約954KB)

最多同時5軸、高精度小型切削機

5軸加工機

MM100EXはセラミックスやチタン、銅など難削材の加工を可能にした最多同時5軸制御の高速、高精度の小型NC切削機です。精密部品等の少量多種生産からライン組込みまで、幅広いニーズに対応します。また、文字、マーク等の彫刻や教育用のNC工作機としてもご利用いただけます。

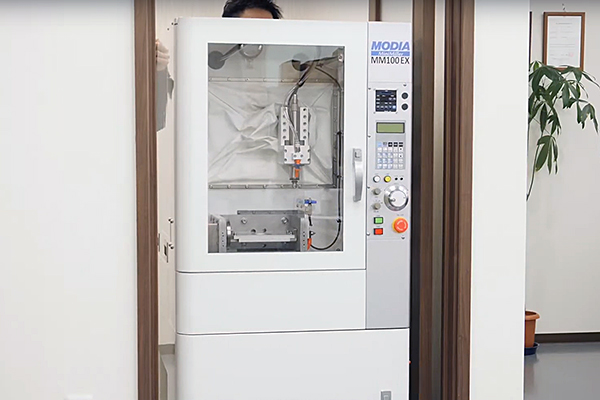

作業性を考慮したコンパクト設計

加工エリア周辺の設計変更により傾斜軸可動範囲に余裕が生まれ、コンパクトながら水平から垂直までの傾斜を可能にしました。(※ワークサイズによっては制限があります)また、大きな開口を持つシンプルな扉で、ワークや治具の着脱時の作業性を改善しました。従来と同様に駆動部と加工部が別室のため水溶性切削油クーラントも使用できます。

最高60000回転ATCスピンドル装備(4~7本)

ATC

最高回転数60,000RPMのナカニシ社製350W、ATCスピンドルを装備しています。専用ツールホルダーを使用したプルスタッド方式の採用により、強力、高精度な工具保持と異径コレットの利用が可能です。工具本数は基本の4本から、ワークサイズによっては7本も可能です。また、カスタマイズで研削や研磨で使用される軸付きディスクタイプの工具交換も可能にします。

精密ボールねじ、リニアガイドを採用

X、Y、Zの直線軸に、回転軸のA、B軸を加えた、最多5軸の同時制御が可能です。機械要素は従来のMM100より踏襲、ACサーボモータ、精密ボールスクリュー・リニアガイド(直線軸)、ハーモニックドライブ(回転軸)の採用により超小型ながら高速で高精度の制御を実現します。

カスタマイズや治具製作などニーズに合わせた対応が可能

ご要望により専用機としてのカスタマイズも承っております。お客様のワーク形状に応じた専用治具の製作、3軸機対応、クーラント、ATC装置の要・不要など、ニーズに合わせて対応いたします。限られた加工エリアを有効活用するため、MM100EXにはワークステージやワーク保持用治具は標準仕様は一切ありません。お客様の用途に合わせて別見積りで製作し、本体に組み込みます。まずはお客様のご要望をお聞きかせください。

  • 治具_3軸

  • 治具_4軸

  • 治具_5軸

  • 治具_3軸

  • 治具_4軸

  • 治具_5軸


チタンやセラミックスなどの難削材加工に対応

切削水供給装置を装備していますので、銅、グラファイトなどの電極材やチタン、セラミックス、貴金属などの難削材の加工も可能です。

LAN(FTPサーバ)、大容量メモリ搭載

100BASE-TXのLANインターフェイスを搭載しています。FTPサーバ機能を装備していますので、LANに接続して大容量のプログラムデータも高速でアップロードできます。また、大容量内部メモリとして電源を切ってもデータが消えないフラッシュメモリを採用しています。


※本項に記載されている用語及び製品名は各社の商標又は登録商標です。※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
