＜販売終了＞　LanTan LT100　－　NCデータ出力サーバ　＜後継機種→＞

製品名 LanTan LT100
製品概要 低価格を追求した超小型ネットワーク型DNC通信装置
製品内容 ・LT100本体
・電源アダプタ
・RS232Cケーブル
・取扱説明書
・保証書
標準価格 ※本製品は、生産を終了いたしました。
ダウンロード
PDFアイコン カタログ（約68KB）
LanTan LT100の写真

製品の特長と仕様

LT100の主な特徴

■LanTan LT100はNC工作機に大容量のNCデーターを高速転送するためのDNCデータサーバです。LANインターフェイスを持たない旧型のNC工作機械でも簡単にDNC運転を行うことができます。

■データディスクには、電源を切ってもデータを保持するフラッシュディスクを採用しています。フラッシュディスクは熱や振動、電気ノイズに強く、耐環境性を求められる工場内での使用に適しています。

■持ち運びに便利なハンディサイズなので、フロッピーやMOディスクと同じように、指示書と一緒に現場へ配付できます。工場内にLANケーブルを敷設しなくても使えますので、導入コストを大幅に削減できます。もちろん、工場内にLANケーブルを敷設し、データサーバとして工作機械に据え付けてDNC通信装置として使うこともできます。

■現場での操作は【START】ボタンを押すだけです。設計室では、予めパラメータで設定しておいたファイル名でLT100へFTP転送するだけでOKです。

■FTPサーバー機能を標準で装備し、ACアダプタ、RS232Cケーブルを同梱しておりますので、LANケーブル（10BaseTケーブル）のみご用意していただくだけで、簡単にDNC運転システムを構築することができます。

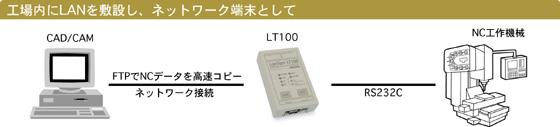

工場内にLANを敷設し、DNC端末として使用

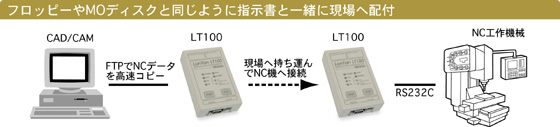

フロッピーやMOディスクと同じように指示書と一緒に現場へ配付

通信パラメータ仕様

ボーレート 1200　2400　4800　9600　19200　38400
データコード 1：ISO　1ストップビット
2：ISO　2ストップビット
3：EIA　1ストップビット
4：EIA　2ストップビット
5：ASCII　7ビット/Oddパリティ/1ストップビット
6：ASCII　7ビット/Evenパリティ/1ストップビット
7：ASCII　8ビット/Noneパリティ/1ストップビット
8：ASCII　7ビット/Oddパリティ/2ストップビット
9：ASCII　7ビット/Evenパリティ/2ストップビット
10：ASCII　8ビット/Noneパリティ/2ストップビット
フロー制御 0：XON/XOFF　1：RTS/CTS
出力開始時の制御 0：何も待たずに出力開始
1：DC1を待って出力開始
2：DC2を待って出力開始
3：DC2とDC1を順に待って出力開始
出力終了時の制御 0：無し　1：出力終了時にオートリワインド
出力時の制御 0：無し　1：NULL挿入（出力データの最後）
出力データ名 8文字＋3文字以内で任意に設定（出荷時はncdata.dat）

LT100の主な仕様

データディスク フラッシュディスク　標準32MB（データ領域30MB）
オプション：64MB
RS232C RS232C×1（1200～38400bps）
イーサネット 10BaseT（RJ-45）　FTPサーバー機能を標準でインストール済み
LED表示 LEDランプ×6（POWER/LAN/SD/RD/BUSY/ALARM）
操作キー キースイッチ×2（START/STOP）
機能 データ出力
サブプログラム出力（ネスト10段まで）
オートリワインド
ファイル管理（FTPコマンドにより各種の操作が可能）
LANTAN LT150サーバ機能
通信コード ASCII/ISO/EIA
プロトコル プロトコルB
電源 専用ACアダプタ　AC100～120V
寸法 D125mm×W80mm×H32mm（突起部を除く）
重量 約200g
使用条件 温度5～35℃（保管時-10～50℃）
湿度20～80%（結露無きこと）
強い振動、ガス等が無いこと


※本項に記載されている用語及び製品名は各社の商標又は登録商標です。※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
