MiStage TYPE-S　－　正立光学顕微鏡用電動ステージ

製品名	MiStage TYPE-S
製品概要	正立光学顕微鏡用電動ステージ
製品内容	・MiStage TYPE-S本体 ・フォーカスハンドルドライブ ・スライドガラス用サンプルプレート ・操作ソフトウェアー ・電源アダプター ・取扱説明書 ・保証書
標準価格	\680,000（税別）
製品資料	カタログ（約2MB）

コントローラーを一体化したLAN対応の多機能電動ステージ

エムアイステージ タイプＳは、LANまたはUSBでPCからＸ軸、Ｙ軸、フォーカスハンドルをリモートコントロールする正立光学顕微鏡用の多機能電動ステージです。
プログラム運転機能による自動化やコマンドコントロール機能による遠隔操作など、ラボオートメーション構築のお手伝いをします。
コントローラーを一体化したシンプルな構成で保管、持ち運び、顕微鏡への装着を容易に行えます。

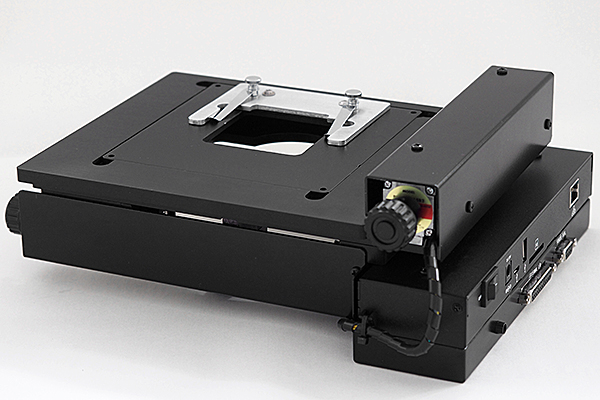

XYステージ

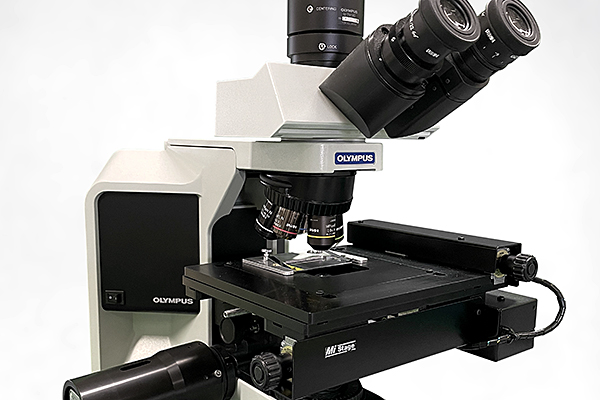

XYステージは、顕微鏡に標準で装備されている手動ステージを取り外した顕微鏡側の「丸アリ溝」テーブルに取り付けます。
テーブルは顕微鏡の機種ごとに寸法が異なりますので、各機種に対応したアダプターを用意しています。
ご検討の際はメーカー名と機種をお知らせください。
※動作範囲（X＝102ｍｍ、Y＝72ｍｍ）は顕微鏡の機種により制限があります。

フォーカスハンドルドライブを標準装備

フォーカスハンドルドライブを標準装備しています。Z軸モーターの回転を微動ハンドルに正確に伝達し、長時間の連続動作でも高い精度を維持します。
フォーカスハンドルドライブは微動／粗動ハンドルが装備されている顕微鏡の粗動ハンドルに固定され、ドライブユニットのモーターにより微動ハンドルを高精度に駆動します。
ハンドルの形状・寸法は各メーカーの機種ごとに異なりますので、対応する寸法に調整後出荷いたします。

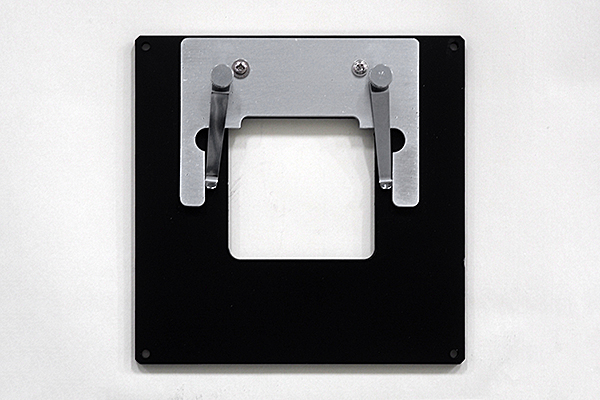

スライドガラス用ホルダーを標準装備

スライドガラス用以外にウェルプレートやディッシュ用など各種のワークホルダーを取り揃えています。また、お客様のご要望に対応したサンプルや治具などを取り付けるための追加工を承っています。
ベースとなるプレートを含む最大荷重は2Kgが目安です。

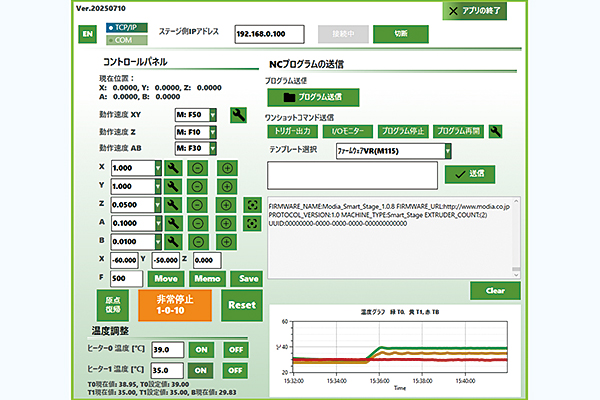

操作ソフトウェアー＜ＭｉＡＰＰ＞

エムアイステージが持つ各種の機能をPC上で操作します。マニュアルでの軸動作、座標位置のCSVフォーマットファイル作成、温度設定とグラフ表示、外部機器との入出力、さらにテキストファイル形式で記載されたGコードプログラムによる自動運転ができます。

多機能インターフェイス

PCとの接続用にLAN、USBインターフェイスを装備しています。
A軸、B軸用インターフェイスは最大0.75Aまでの2相ステッピングモーターを直接つなぐことができます。その他ヒーター用インターフェイス、外部I/Oインターフェイスを標準装備しています。

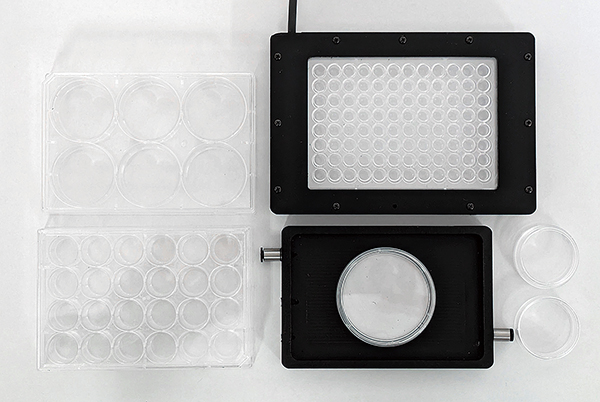

透明ガラスサーモカバー

標準装備の温度調整機能を利用した透明ガラスサーモカバーを製作します。
インキュベータから取り出したワークプレートにかぶせて観察時の結露を防止します。保温効果がありますので観察時間の大幅な延長が可能です。ヒーターは温度センサーによるPID制御でフラットな温度勾配を保ちます。
ヒーター機能は3回路ありますので、サーモカバー以外への応用も可能です。

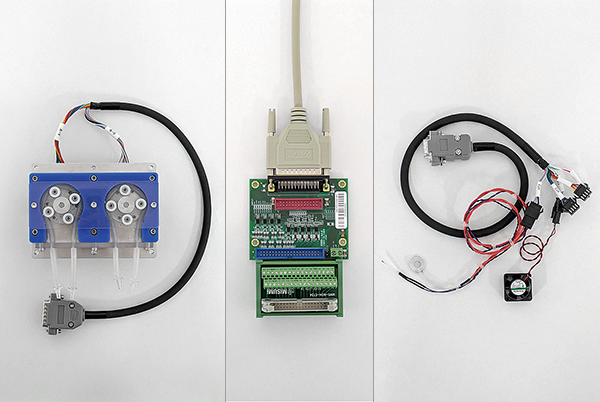

拡張オプション

標準装備している各種の機能を活かしたオリジナルシステムの構築に向けて、お客様の研究開発にお役に立てるオプションを用意しています。各種サイズのステッピングモーター・外部機器接続用のフォトアイソレーション回路基板・照明／殺菌用LED・ファンなどをプラグインですぐにご利用いただけます。

※対応する光学顕微鏡は手動ステージを取り外し可能なタイプです。対応確認済みの機種につきましては、別途お問い合わせください。※本項に記載されている用語及び製品名は各社の商標又は登録商標です。※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
