＜低価格と拡張性を実現したNCデータ入出力サーバ LanTan LT120＞＜販売終了＞ LanTan LT120 － NCデータ入出力サーバ ＜後継機種→＞
| 製品名 | LanTan LT120 | ||
|---|---|---|---|
| 製品概要 | 低価格と拡張性を実現したNCデータ入出力サーバ | ||
| 製品内容 | ・LT120本体 ・電源アダプタ ・RS232Cケーブル ・取扱説明書 ・保証書 |
||
| 標準価格 | ※本製品は、生産を終了いたしました。 | ||
| ダウンロード |
|
製品の特長と仕様
LT120の主な特徴
■LanTan LT120はデータサーバ機能を持たないNC工作機に接続し、大容量のNCデータを高速転送するための小型・簡単・低価格を特徴としたNCデータ入出力サーバです。

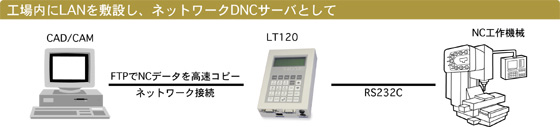

■データサーバ機能を装備できない旧型のNC工作機械も、LT120をご利用いただくことで、DNCシステムを構築することができます。
■FTPサーバー機能を標準で装備しており、大容量のNCデータもネットワーク経由で高速転送できます。

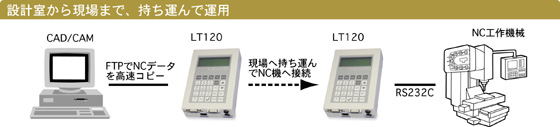

■ネットワーク環境が整備された工場でDNCシステムとしてのご利用はもちろん、設計室から現場までの持ち運びを考慮した小型・軽量設計は、導入コストの大幅削減を可能にします。
■NCデータは、電源を切ってもデータを保持するフラッシュディスクに保存されます。フラッシュディスクは熱や振動、電気的ノイズに強く、耐環境性を求められる用途に適していますので、工場内でも安心してお使いいただけます。
■表示部にはバックライト付きのLCD（20文字×4行）、操作部には15mmピッチのキーボードを採用し、主要な機能をキーボード上部に配置した使いやすい設計になっています。
■FTPサーバー機能を標準で装備し、ACアダプタ、RS232Cケーブルを同梱しておりますので、ネットワークケーブル（10BaseT用）をご用意していただくだけでお使いいただけます。
通信パラメータ仕様
| COMポート | 1：COM1 2：COM2 |
|---|---|
| ボーレート | 1200 2400 4800 9600 19200 38400 |
| ストップビット | 1：1bit 2：2bit |
| データコード | 1：ISO 2：EIA 3：ASCII 4：ASCII（YASNUC） |
| データ長 | 7：7bits 8：8bits |
| パリティ | 0：None 1：Odd 2：Even |
| NULL挿入 | 0：NULL挿入無し 1：NULL挿入 |
| 出力時DC1制御 | 0：DC1を待つ 1：DC1を待たない |
| 入力時DC2制御 | 0：DC2を待つ 2：DC2を待たない |
| 出力オートリワインド | 0：オートリワインドOFF 1：オートリワインドON |
| 出力CTS制御 | 0：無し（DC1/DC3制御） 1：有り（DC3+CTSがLowで出力終了） |
| 入力RTS制御 | 0：無し（DC1/DC3制御） 1：有り |
| 入力ファイルマーク | 0：DC2/DC4 1：% |
LT120の主な仕様
| データディスク | フラッシュディスク 256MB（データ領域 約220MB） |
|---|---|
| RS232C | RS232C-1（1200～38400bps） |
| RS232C-2またはRS485（1200～38400bps） | |
| イーサネット | 10BaseT（RJ-45） ※FTPサーバー機能を標準でインストール済み |
| ディスプレイ | バックライト付き液晶 20文字×4行 |
| 操作キー | ファンクションキー、英数字キー（25キー） |
| 機能 | データ入出力、ファイル管理（コピー、消去、ファイル名変更） |
| ファイル名表示、プログラム内容表示（※但し先頭から10行まで） | |
| パラメータ設定 | |
| ディレクトリ設定 | |
| 通信コード | ASCII/ISO/EIA |
| プロトコル | プロトコルB |
| 電源 | 専用ACアダプタ AC100～120V |
| 寸法 | D40mm×W116mm×H180mm（突起部を除く） |
| 重量 | 約840g |
| 使用条件 | 温度5～35℃（保管時-10～50℃） |
| 湿度20～80%（結露無きこと） | |
| 強い振動、ガス等が無いこと |
※本項に記載されている用語及び製品名は各社の商標又は登録商標です。※製品改造のため外観及び仕様の一部を予告無く変更することがあります。
